Avocent CCM
CCM リモートシリアルコンソール
特徴
CCMは、Serial over IPのコンソールアクセスで、サーバおよびシリアル管理のデバイス
（ネットワーク・ハブ、ルータ、スイッチ、電源管理システムなど）のコンソール・ポートに
セキュアなインバンド、アウトバンド接続を提供します。
オフライン履歴バッファリングやハードウェア・ブレーク抑制などの機能を備えており、
端末サーバを誤用することなく確実なコンソール管理を提供します。
CCMアプライアンスには８ポート、１６ポート、４８ポートのモデルもあります。
左側の機器はCCM1650(16ポートタイプ)です。他にもCCM850(8ポートタイプ)、CCM4850(48ポートタイプ)がございます。
利点
- 大型のデータ・センターでの用途
大規模なデータ・センターの場合、CCMコンソール管理アプライアンスは、DS1800、DSRR、SPC、 その他のAvocentスイッチやアプライアンスと併用して設定することができます。 データ･センター内配置デバイスのKVM、シリアル、電源ポートに接続すると、 これらのAvocentアプライアンスにより、管理者はラックでのローカル・アクセスで、 あるいはKVMでのIP接続上でのリモート・アクセスを介して各デバイスを管理することが可能になります。 - 小／中規模のデータ・センターでの用途
小・中規模のデータ・センターでは、CCMコンソール管理アプライアンスは スタンドアローンの操作用として設定できます。このモードでは、 CCMアプライアンスをサードパーティ製のTelnetやSSHクライアント・ソフトウェアと併用し、 コンソール・ポートを安全に管理することができます。ユーザ・アカウントとアクセス権は CCMアプライアンス内あるいは外部RADIUSサーバ上に保管できます。
ソフトウエアの特徴
- KVM、シリアル、電源管理の集中管理ソリューション
DS1800、DSR、SPC、その他のAvocent製スイッチやアプライアンスと連動して作動します。 管理者は、ラックからローカル・アクセスを介して、またはKVMによるIP接続でリモート・アクセスを介して、 データ・センターの広範なデバイスを管理することが可能になります。 - 集中管理
AVWorks管理ソフトウェアデバイスの検出、インストール、管理、アクセス、制御が単一のクロスプラットフォームで実現。
CCMシリーズのDSView3対応のアプライアンスは、 DSView3管理ソフトウェア でリモート運用管理を実現。 - セキュリティ
CCMアプライアンスは、内・外部ユーザ認証方式と特定ポートへのアクセス権を提供します。 - 簡単なアクセス
AvocentのDS管理ソフトウェアは直感的なGUI内に使用サーバを表示できる検索機能を備えており、 マウスでの簡単なクリックで重要なリソースを検索し、アクセスすることが可能です。 ラベルとアイコンはカスタマイズ可能になっているため、これまでのように暗号化された機械名やIPアドレスを思い出す必要はありません。 - Avocent Telnetクライアント
サードパーティ製のSSHおよびTelnetクライアントに対応。CCMアプライアンスはAvocentのJavaベースのTelnetクライアントを備えています。付属のTelnetクライアントは、ファイル・ベースのセッション・ログ、カット＆ペースト（切り貼り）、画面印刷、セッション履歴、マクロ・サポート機能、さらに広範な端末エミュレーションを提供します。 - ブラウザ・アクセス
DSWebviewは、インターネット・アクセスの使い易さと中央集中セキュリティと管理を一体化させます。 - スケーラブル
CCMアプライアンスのアーキテクチャは、「スタッカブル（積み重ね可能）」と言うよりむしろ 「スケーラブル（拡張可能）」になっています。このため、現行の設置状態に追加できるDSアプライアンスの数に対する制約はありません。 - ノン・ブロッキングなアクセス
CCMアプライアンスのアーキテクチャは全シリアル・ポートに対する同時セッションをサポートします。
ハードウエアの特徴
- Solaris対応
ハードウェア・ブレーク抑制により、CCMアプライアンスへの電源が失われた場合でもSolarisサーバの作動が保証されます。 - ブレーク生成
ハードウェア・ブレークは、TelnetまたはSSHクライアントを介して意図的に生成することもできます。 - ポート履歴
ポート履歴機能には、オフライン・バッファリング、ストリング検索、内蔵の履歴バッファーの保存・クリアのための様々なモードが含まれます。 - ポート・アドレス直接指定
CCMコマンド・ライン・インターフェイスを通さずに、SSHを使用してCCMアプライアンス・ポートに直接セッションを確立することができます。 - 帯域外オプション
- 端末直接取り付け
- HyperTerminalなどのシリアル・アプリケーション使用によるダイアル・アクセス
- TelnetなどのIPベース・アプリケーション使用によるダイアル・アクセス
- IP転送を介したモデム共有機能
- 各種警報・注意
- MIB-2トラップ
- プラグラム可能な「クライ・フォー・ヘルプ（ヘルプ要請）」ストリング（ポート当たり10ストリング）
- ネットワーク・インターフェイス
- 10Base-T/100-BaseTX、自動検出
- SSH v2 : ユーザー名／パスワードとキー・ベース認証方式付き
- Telnet
- SSL
- RADIUS
- PPP
- SNMP: MIB2およびトラップ
- TFTP
- BOOTP
- Ping
- ARP
- シリアル・インターフェイス
- 8または16個のRJ45シリアル・ポート
- ハードウェア／ソフトウェアのフロー制御
- モデム・サポート
- ハードウェア・ブレーク抑制
- 優れたサージ保護 : 15Kボルト、全ピン
- DB-9／DB-25シリアル・アダプター
- ラック収容最適化に対応
- 1Uフォーム・ファクタ
- 1Uのラックスペース内に2ユニットが横列で収納可能
機能
| CCM850 | CCM1650 | CCM4850 | ||
|---|---|---|---|---|
| 本体 | 高さ | 4.45 cm | 4.45 cm | |
| 幅 | 22.23 cm | 44.45 cm | ||
| 奥行き | 20.32 cm | 20.32 cm | ||
| 重量 | 2.3kg | 3.2kg | ||
| ネットワーク 接続 |
ポート | １ | 1 | |
| タイプ | イーサネット:IEEE 802.3, 10 Base T 高速イーサネット: IEEE 802.3, 100 Base T |
イーサネット：IEEE 802.3、10BaseT 高速イーサネット：IEEE 802.3U、 100 BaseT ギガバイト・イーサネット：IEEE 802ab、1000BaseT |
||
| コネクタ | RJ-45 |
RJ-45 | ||
| 環境 | 動作温度 | 10 C〜40 C | 0 C〜55 C | |
| 保管温度 | ||||
| 電源 | 使用電圧 | 90-267 VAC | 100〜240 VAC | |
| 電力周波数 | 50/60 Hz, 0.5A | 50 - 60 Hz、最大1 A | ||
| 入力 | 最大45 W | 最大90 W | ||
| 規格 | 認定機関 | ANSI/UL 60950-1, CSA C22.2 No. 60950-1-CAN/CSA (UL cUL Listed), IEC 60950-1 (2001-10), CENELEC EN 60950-1 FCC P. 15 Class A, ICES-003, EN 55022:1998 Class A, EN 61000-3-3, AS/NZS CISPR 22, CNS 13438 - Issued:1997/01/01, VCCI V-3/02.04 Class A, EN 55024-1998 本製品は以下の要件に準拠しています：低電圧指令73/23/EECおよびEMC指令 89/336/EEC（CEマーキングに関する指令93/68/EECによる修正を含む）。 |
||

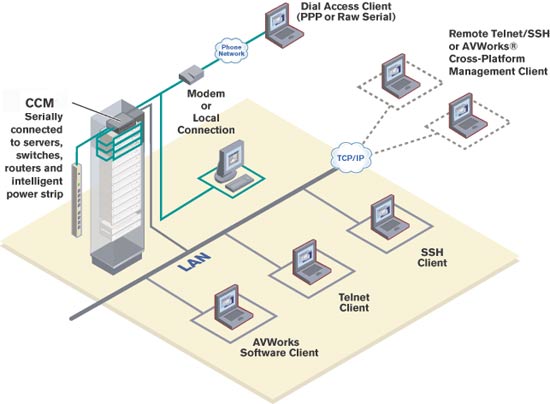

構成図
オーダ情報詳細
| オーダ情報 | 製品番号 | 価格 |
|---|---|---|
| 8ポート・コンソールマネージャ | CCM850-105 | OPEN |
| 16ポート・コンソールマネージャ | CCM1650-105 | OPEN |
| 48ポート・コンソールマネージャ | CCM4850-105 | OPEN |
| ケーブル | 製品番号 | 価格 |
|---|---|---|
| RJ-45 to DB-9 Female adapter, DCE | 210120 | OPEN |
| RJ-45 to DB-25 Female adapter, DCE | 210121 | OPEN |
| RJ-45 to DB-9 Male adapter, DTE | 210122 | OPEN |
| RJ-45 to DB-25 Male adapter, DCE | 210123 | OPEN |
| CAT5, RJ-45 to DB-25 Male adapter, DTE | 210124 | OPEN |
| CAT5, RJ-45 to DB-25 Female adapter, DTE | 210125 | OPEN |
| CAT5, RJ-45 to RJ45 Cisco Male adapter for Cisco and Sun Netra console port | 210127 | OPEN |
| CAT 5 serial adapter kit(210120 〜 210125, 210127) | 750238 | OPEN |
